产品概览/ Outline

测试原理
压汞法（Mercury intrusion porosimetry,简称MIP），是测定固体材料中部分介孔和大孔孔容积、孔径分布、孔喉孔径的一种方法，是基于汞对一般固体具有非浸润性特点，在外加压力的作用下，汞进入固体孔道，根据理论依据Washburn方程，通过测量不同压力下注入的汞体积量即可得知相应孔半径大小的孔体积，从而求出多孔材料的孔径分布曲线。

·  产品特点/ Features
·  400-600-5039

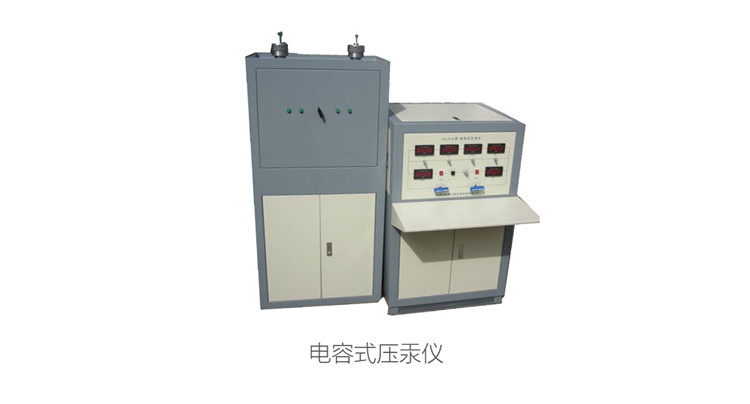

YG-97A型压汞仪主要由真空系统 ､样品室系统 ､加压系统 ､测量控制系统四部分组成，操作台和计算机相连接，含有汞蒸气的真空管道及样品室系统组装在工作流程柜中进行。操作台和流程柜分别放置在无汞和有汞操作间内，相互隔开，具有严格的汞安全防护措施，有效避免汞蒸气对室内环境的影响，完全保证了操作人员的健康安全。
真空系统
——其主要作用是把样品室 ､管道及样品中的空气脱出，形成一定量的负压。此系统主要由一台2XZ-2双级泵和真空传感器组成，极限真空度为0.05Pa；
加压系统
——压力源是由一台100ml电动柱塞泵提供，为流程提供0-50Mpa（7250psi）压力，可无级调速控制泵速度的快慢及加退压。
样品室系统
——主要由样品室､体积计､汞瓶､各类控制阀门等组成，具备耐高压、耐真空的特点，空白值小、测量精度高、稳定性强，样品室体积约15cc，大可放置直径Ø25mm*长度30mm的块状固体样品（如岩石样品）。 样品室系统各组成部分的连接，主要采用了重力差原理，将样品室的位置提高到比体积计和汞瓶液面高出760mm左右，利用这一高度差，使样品室的压力低于体积计内汞面和汞瓶汞面将近1个大气压，从而达到压力计量全部在正压下进行的目的，克服了国内外其它厂家仪器压力测量在负压（小于1个大气压）下进行而不便利的情况。利用重力差原理，在正压环境下进行压力测量技术，方便、适用，保证了整个试验的连续性 ､稳定性 ､可靠性和完整性。
测量控制系统
——由压力测量 ､电容测量 ､真空测量三部分组成。压力测量由1Mpa（145psi）和50Mpa（7250psi）两路压力变送器和数字压力表来完成压力的计量。电容测量是由电容仪电容变送器和数字显示器将体积计内液面变化产生电容量变化显示出来。真空测量是由真空硅利用热偶原理实现对样品室内真空度的测量。

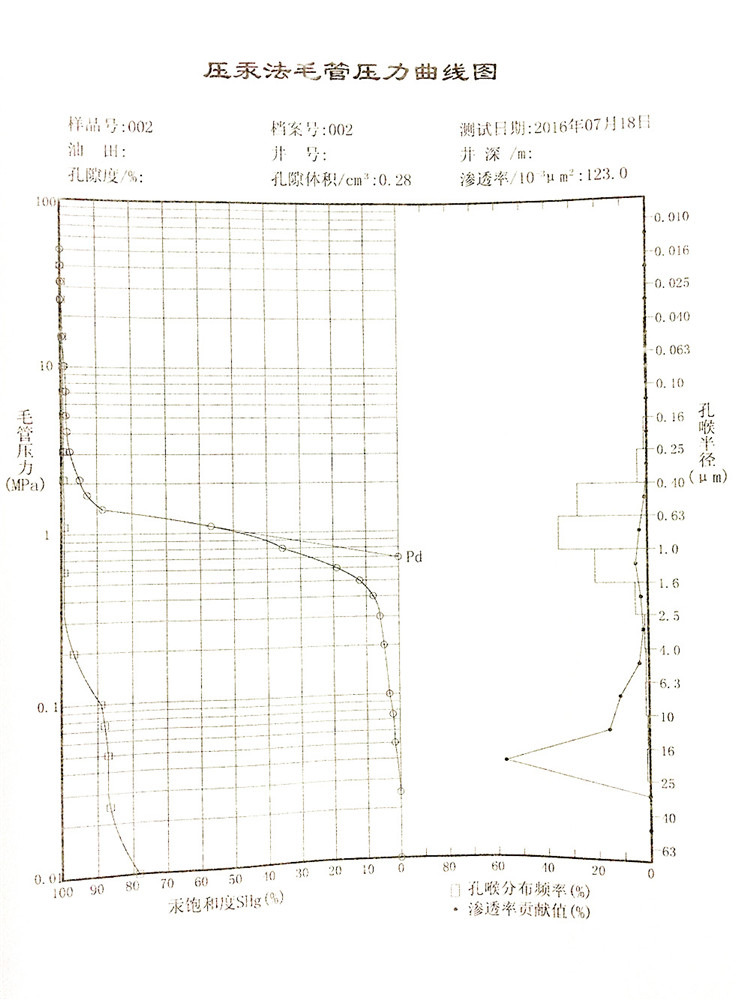

典型分析实例
——压力源是由一台100ml电动柱塞泵提供，为流程提供0-50Mpa（7250psi）压力，可无级调速控制泵速度的快慢及加退压。

·  性能参数/ Specification
