使用串口调试工具连接AMETEK XG系列直流电源

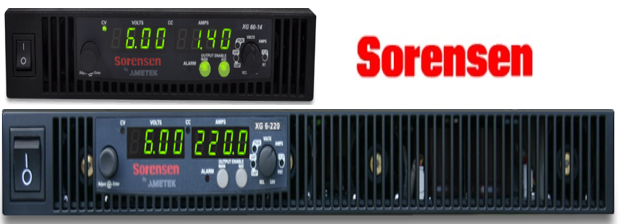

 Sorensen XG 系列产品为可编程直流电源，可用作于电压源或电流源，包含三个功率等级：850W，1500W和1700W，每个功率等级均可提供6V-600V的额定电压型号。Sorensen XG 系列产品具有优异的产品特性和很高的性价比，广泛应用于工业自动化，产品研发和测试，电能激励市场。

使用串口调试工具连接AMETEK XG电源

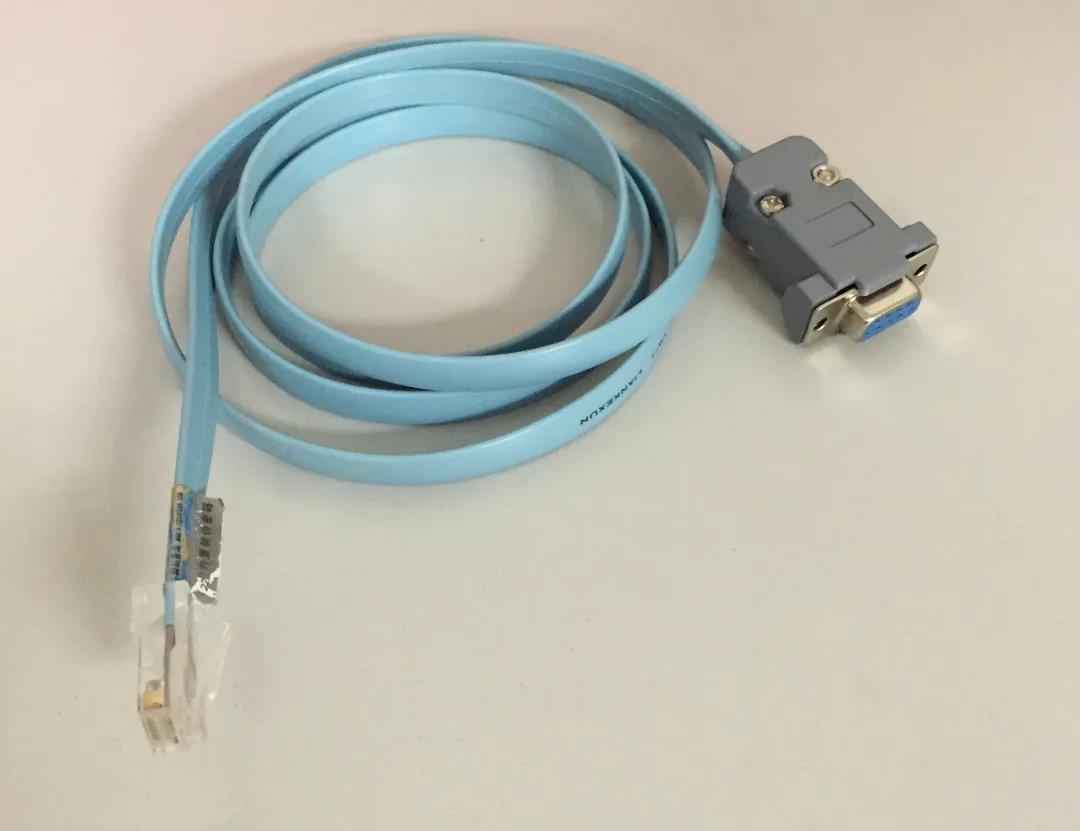

1. 制作通信线缆。

由于XG的RS232接口与市面的RS232接口有异，故需要按照XG用户手册的说明制作线缆。

2. 设置XG电源的通信接口。

XG系列电源的接口类型选择为RS232，波特率为9600，COM地址为任意值。

3. 线缆连接PC和XG电源。

• 如果电脑具备RS232通信接口，直接连接。

• 如果电脑不具备RS232通信接口，可以使用USB转RS232线连接。使用转接线的连接方式，需要在PC上需要安装相应的USB转RS232驱动。

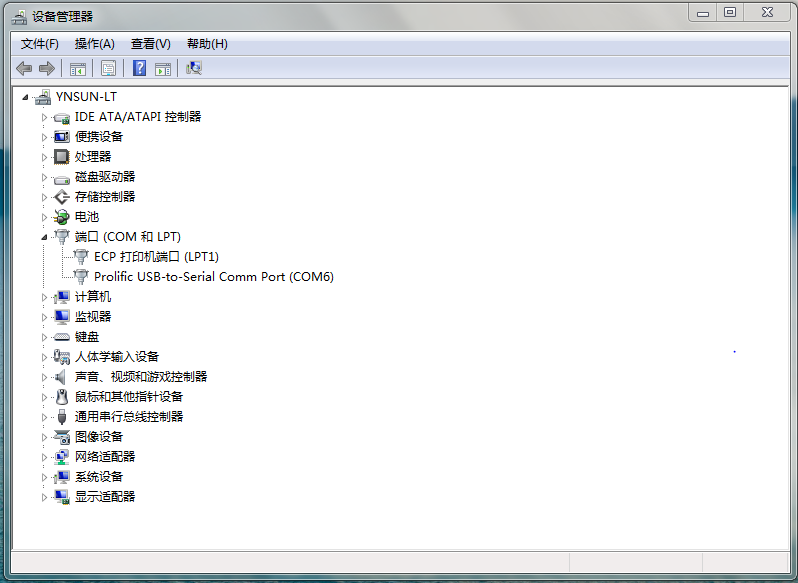

• 正确安装后，到设备管理器更新设备驱动。可以看到如下界面。

4.  设置串口调试工具。

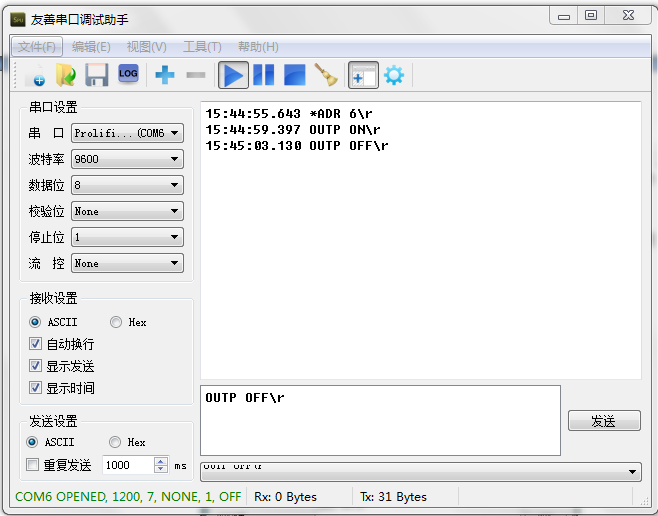

打开串口调试工具或串口调试助手软件，选择正确的端口号，波特率为9600，数据位为8，无校验位，停止位为1。发送接受格式选择ASCII格式。

5. PC和XG电源连接设置。

发送命令“*ADR X”命令，其中X为XG电源设置的COM地址。

6.  发送命令测试连接是否正常。

例如发送“OUTP ON”，“OUTP OFF”查看输出指示灯的明暗变化判定连接的状况。

7.  后续测试。

确认正确连接后，即可进行后续测试。
