AMETEK Sorensen XG系列电源超小电流 (1mA-10mA)精度测试？
文章出处：神州新元 人气：0发表时间：2024-07-31
Sorensen XG 系列程控直流电源产品能用作于电压源或电流源，主要面向研发，生产和OEM市场，包含三个功率等级：850W，1500W和1700W，额定电压覆盖6-600V，具有优异的产品特性和很高的性价比。
测试环境
电脑: Win7 32位
设备：XG150-5.6
万用表：Keysight 34401
XG控制软件：AMETEK Ethernet Test Utility
连接方式：LAN，静态IP，直连
测试过程
1. 测试方法

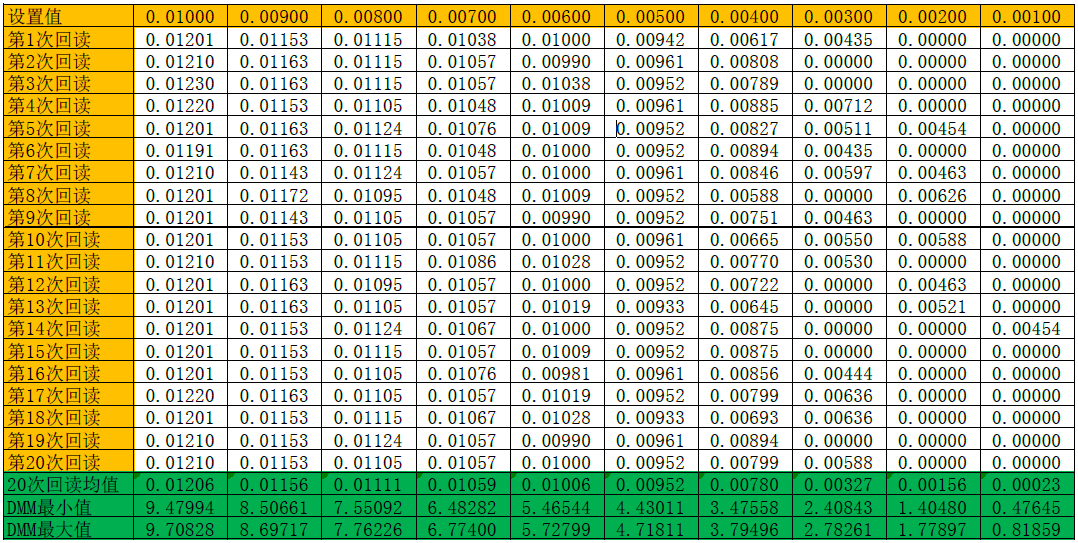

将XG 的输出直接连接34401A 的电流测试端子，通过软件设置XG 上限电压为15V，设置XG 依次输出以下电流值。使用万用表持续记录1 分钟读数，记录其中的大值和小值。同时期使用XG 控制软件用”Meas:Curr?”回读电流20 次。
测试结论
1. XG150-5.6的电流回读精度指标为0.2%*5.6A=11.2mA，而从实际测试数据来看，其典型表现要远优于此，即使设置输出电流小于10mA，回读的电流仍然相当精确。

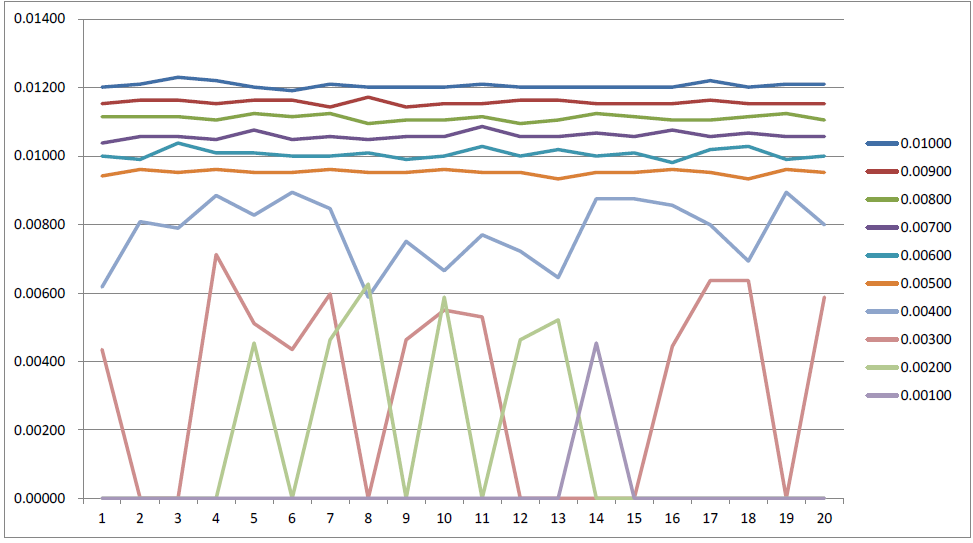

2. 在设置输出电流为5mA以上时，任意单次的回读读数都保持了较为良好的稳定性。

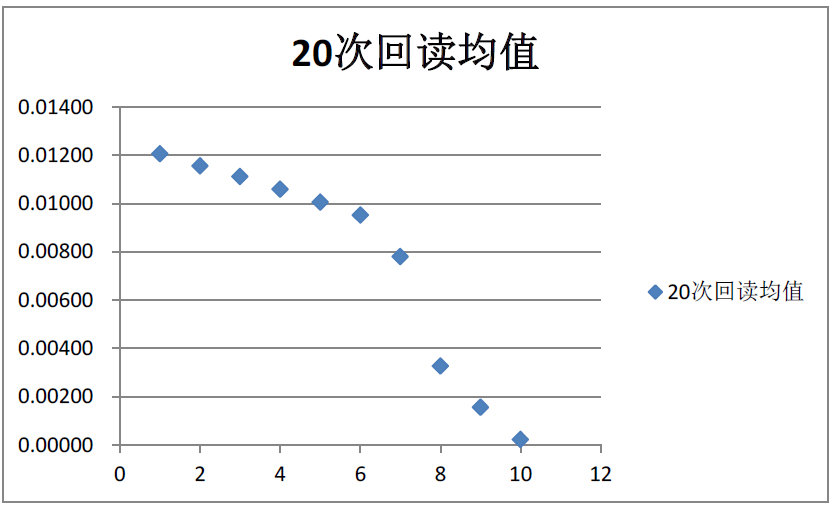

3. 在设置输出电流为3mA以下时，单次的回读读数会存在较大的波动。但是如果取多次平均值，例如本次测试中采用的20次均值，则整体仍表现出良好的趋势变化。
