逆变器低电压穿越测试？

电网电压可能会因为故障或者负载变化而短暂降低，此时接在电网中的分布式发电设备例如风机变频器、光伏逆变器等，应当能够保持在网状态，并提供无功功率输出以维持电网电压。若其不具备此能力，可能单个机台或设备的故障会引发连锁反应导致更多的机台保护性离网，从而导致大范围的电压异常跌落。

IEC61400-21对低电压穿越有相应定义，德国、西班牙、中国等都制定了相应的国家标准，这些标准并不完全相同，存在差异。

1. 使用电网模拟器仿真低电压穿越测试时的电网表现，电网模拟器应当能够根据不同的法规要求设置输出相应的电压波形，比如不同的跌落幅度、跌落持续时间、回升时间，以及单相、双相、三相等各种平衡及不平衡跌落类型。

2. 电网模拟器需要在低电压时承受较高的无功电流，尤其是在电压跌落至很低的水平时逆变器/变频器会输出很高的电流，甚至会超出其标称的高电流。这种无功功率的输出不应该触发电源的保护导致测试无法进行。极端的测试场景就是交流源需要模拟电压跌落到0V，在跌落的瞬间，逆变器/变频器肯定会输出非常高的电流，而且可能是波形严重畸变，峰值极高的电流，只有极少的交流电源能够承受。

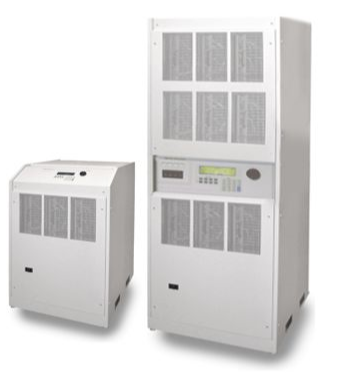

AMETEK加州仪器大功率交直流电源MX/RS系列产品质量可靠，性能优越，输出功率覆盖范围广，支持并联大到5MVA，是作为电网模拟器完成低电压穿越测试的绝佳选择。目前已经在全球拥有众多的成功案例，并受到了广泛的好评。

AMETEK加州仪器MX/RS系列交直流电源支持三相输出，每相输出均单独可控，且相位差精准可控。

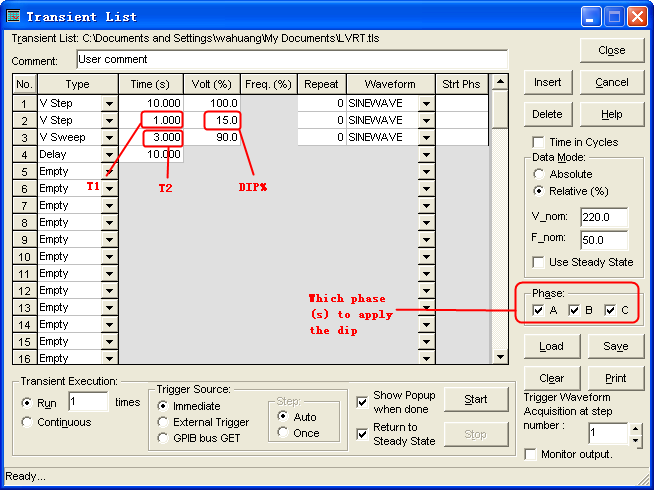

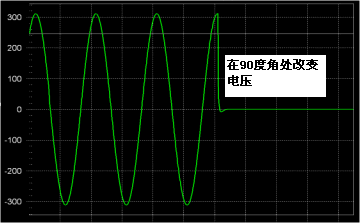

AMETEK加州仪器MX/RS系列交直流电源支持高达100步的瞬态列表设置，轻松设置电压和频率的突变或渐变，时间分辨率为1ms，允许自定义波形的输出以及设置起始相位。

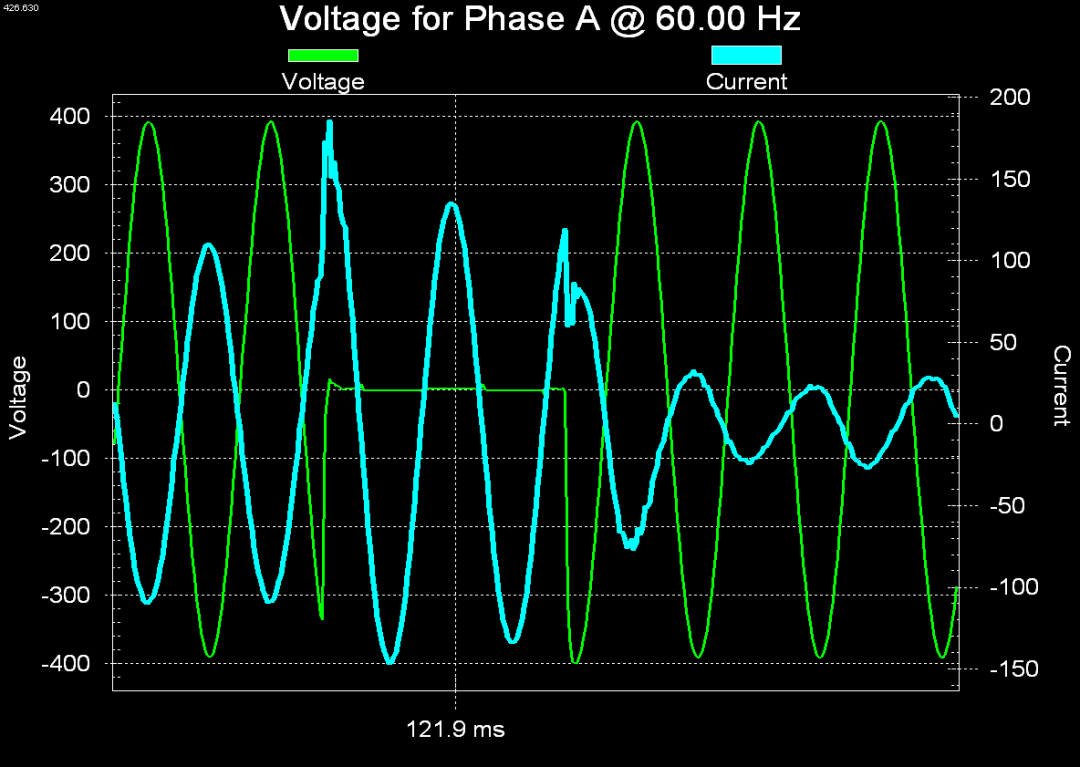

AMETEK加州仪器MX/RS系列交直流电源可以轻松生成各种各样的完全自定义的低电压穿越测试所需波形，并且在低电压时承受较高的无功电流，不会触发电源的保护导致测试无法进行。

此外，AMETEK加州仪器MX/RS系列交直流电源内嵌任意波形发生器，支持任意自定义波形；内嵌谐波发生器，支持高到50次谐波和间谐波的生成；其具有强大的数据记录功能，可直接获取输出电压、电流波形的信息并直接显示出来，支持高达50次谐波分量以及THD的测量，并且可以指定的间隔自动记录数据。其还可选配再生模式，支持100%能量反馈，这在新能源行业中具有重要的意义。在测试中，电源可接受逆变器的能量反灌，无需额外的负载；可以将能量反馈给电网，节省电费；在接受能量反馈时还可对逆变器进行监控，提供相应的控制和保护。
